Пересмотр шага

Введение

Функция «Шаг пересмотра» в V5 позволяет партии быть приостановлено до проведения испытаний образца, отправленного в лаборатория. Затем специалисты лаборатории могут внести коррективы в партию, которая затем отправляется обратно на производственный терминал для внесения поправок.

Этот процесс можно повторять столько раз, сколько необходимо для получения идеальной смеси для партии.

1. Установка
2. На дозировочном терминале
3. В лабораторном терминале
4. Завершение пакета
5. Комбинированный режим
6. Согласно отчетам

Мы можем настроить шаг «Пересмотр» в Центре управления, в разделе «Формулы' раздел. Нам нужно будет обладать соответствующими права пользователя редактировать формулы, чтобы иметь возможность сделать это.

Если мы перейдем к формуле, к которой хотим добавить шаг изменения, на нижней панели редактора шагов окна формул мы можем использовать элементы управления нижней панели, чтобы добавить новую строку к формуле. Этот шаг может выполняться на любом этапе производства партии, но в этом примере мы добавим этот шаг в конец, что даст нам возможность протестировать и, возможно, изменить состав партии в качестве последнего шага перед ее завершением.

В этом примере мы будем использовать формулу для «таблеток аспирина».

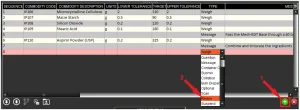

Чтобы начать настройку с этапа редактирования в конце, мы воспользуемся элементами управления добавлением/удалением строки на нижней панели, чтобы добавить еще один шаг (1). Затем мы выберем опцию «Пересмотреть» в раскрывающемся меню в столбце «Тип» (2).

Нам также нужно будет задать вопрос для этого шага в разделе «Вопросы и ответы'. Здесь мы создадим вопрос «Требуются ли какие-либо пакетные изменения?» Мы настроим это, как показано ниже, с ответами «Да» и «Нет», и нам нужно будет установить ответ «Да» как «Завершает». Для этого ответа «Да» мы также поставим «Требовать дополнительные комментарии», чтобы наш лаборант мог ввести причины/результаты испытаний, которые потребовали пакетного редактирования. Обратите внимание, что для этого вопроса на верхней правой панели «Вопросы и ответы» не требуется никаких связей с событиями.

После того, как это настроено, мы можем добавить его к только что созданному шагу проверки в столбце «Сообщение».

Мы также могли бы создать сообщение в разделе «Вопросы и ответы», чтобы сообщить нашему оператору терминала, какой объем образца необходимо отправить на тестирование. В этом случае мы попросим их сдать в лабораторию образец весом 10 г. Это будет введено в редакторе шагов формулы как шаг «Сообщение» и может располагаться непосредственно перед шагом проверки. В результате наша окончательная настройка формулы будет выглядеть так:

После внесения этих изменений в нашу исходную формулу нам также необходимо будет убедиться, что наши операторы партий и лабораторий имеют правильные разрешения, позволяющие осуществлять функциональность пересмотра.

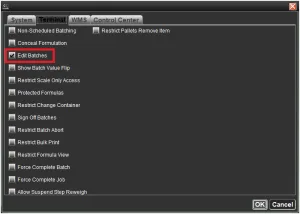

В этом случае единственное разрешение, которое и операторам необходимо иметь «Редактировать пакеты». Никаких дополнительных разрешений уровня супервизора не требуется.

Завершив настройку формулы и оператора, мы можем перейти к рассмотрению того, как это будет работать при производстве партии.

Для нашего первого запуска мы будем использовать 2 терминала, используемые двумя разными операторами: «Пакетный техник» и «Лабораторный техник». Изменения конфигурации также потребуются для нашего «Лабораторного терминала», чтобы включить функцию пересмотра. Связаться со службой поддержки SG за помощь в настройке.

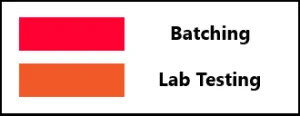

В этом примере, чтобы помочь различить два процесса, терминал «Batch Tech» будет отображаться красным, а терминал «Lab Tech» — оранжевым.

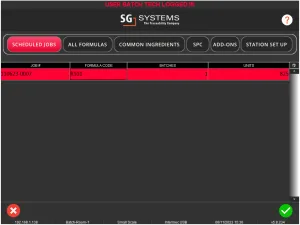

Если мы запланируем одну партию, как обычно (см. руководство по модулям планирования для получения дополнительной информации), затем мы можем перейти к нашему пакетному терминалу. Как обычно, оператор увидит запланированное задание и сможет запустить и продолжить пакетную обработку.

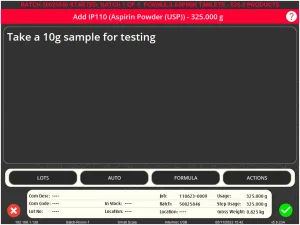

Затем наш специалист по пакетному производству приступит к производству партии в обычном режиме, после чего он перейдет к двум шагам, которые мы добавили в разделе настройки выше: сначала ему будет предложено взять образец весом 2 г для тестирования.

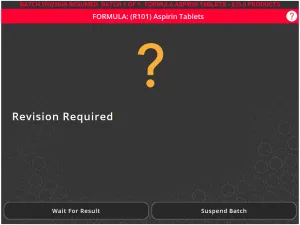

После чего им скажут, что необходимы доработки по результатам испытаний Лаборатории.

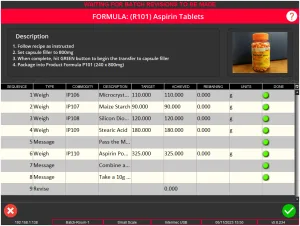

Затем у пакетного специалиста есть возможность либо дождаться, пока лабораторный специалист выполнит свои тесты, либо приостановить выполнение партии, что вернет их на главный экран терминала и позволит им выполнять другие работы, ожидая получения результатов. Здесь мы нажмем «Подождать результата», после чего отобразится экран сводки формул, пока лаборант выполняет свои тесты.

Поскольку партия приостановлена ​​на доработку в заводских цехах, образец весом 10 г, взятый вышеописанным оператором, будет доставлен в лабораторию для тестирования. В этой лаборатории у нас будет компьютер с установленным терминалом V5, который лаборант сможет использовать для внесения изменений в партию после проведения испытаний.

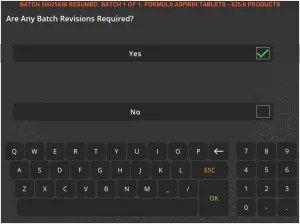

При входе в лабораторный терминал оператор увидит приостановленный пакет в разделе «Запланированные задания», как обычно, но при возобновлении пакета ему будет задан вопрос, который мы задали выше: «Требуются ли какие-либо изменения пакета?». В этом случае оператор лаборатории проведет соответствующие испытания на образце, предоставленном с пола, и придет к выводу, что партия действительно требует доработки. Конечно, как мы видели при настройке вопросов и ответов, этот вопрос можно полностью настроить так, чтобы он запрашивал конкретный тест (pH и т. д.) с заранее определенными ответами.

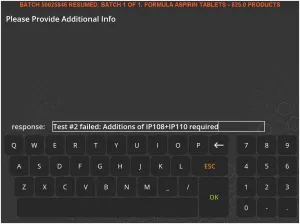

После выбора «да» и с учетом того, как мы задали этот вопрос выше, оператор лаборатории может ввести дополнительные сведения о выбранном результате.

После ввода здесь ответа оператор лаборатории перейдет на экран редактирования шага.

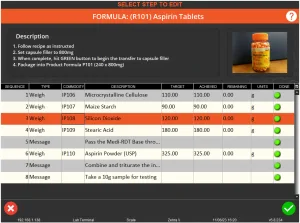

Этот экран очень похож на представление формулы, которое оператор может видеть во время пакетирования, но здесь он позволяет нашему лабораторному специалисту выполнять положительные добавки к активной партии. Как указано в ответе, введенном выше, оператор нашей лаборатории может выделить диоксид кремния (IP108) и нажать зеленую галочку, чтобы ввести количество этого ингредиента, которое нужно добавить.

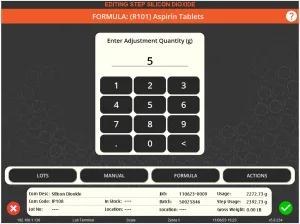

Лабораторные тесты показали, что добавление 5g здесь будет правильным. Оператор лаборатории может ввести это здесь. Лаборант также сделает то же самое с порошком аспирина (IP110), определив в результате своих испытаний, что требуется добавка 7.5 г.

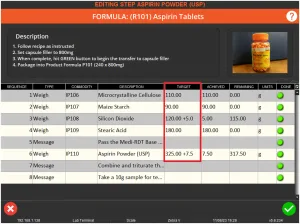

После выполнения этих добавлений представление формулы будет выглядеть следующим образом: в нем будут показаны корректировки, видимые в столбце «Цель».

После внесения этих дополнений оператор лаборатории может нажать красный крестик в левом нижнем углу, чтобы завершить сеанс редактирования.

После этого работа лаборанта завершена (на данный момент), и образец можно вернуть на дозирующий терминал.

После внесения этих изменений и подтверждения на лабораторном терминале наш пакетный специалист теперь сможет вернуться на свой терминал, чтобы возобновить обработку партии. Если они выбрали «Ожидать результата» (как мы сделали выше), обработка пакета автоматически возобновится после подтверждения изменений лабораторией.

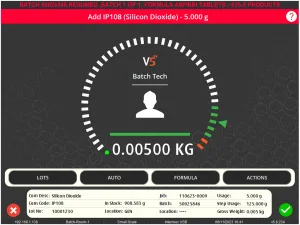

Теперь технологу пакетной обработки будет предложено взвесить дополнения, одобренные лаборантом. Обратите внимание, что дополнения будут запрашиваться в том порядке, в котором они были добавлены лаборантом.

После внесения всех дополнений пакет снова будет приостановлен на доработку.

Затем пакетный специалист отправлял еще один образец обратно в лабораторию для тестирования. Затем лаборант может внести в партию дальнейшие поправки, как мы видели выше, и снова отправить их обратно на терминал дозирования для их добавления. Этот процесс может повторяться столько раз, сколько необходимо для получения правильного баланса партии.

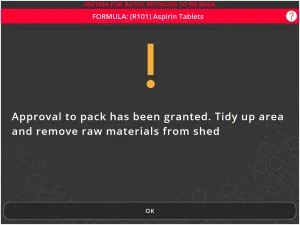

Как только образец пройдет все предписанные тесты в лаборатории, оператор лаборатории может ответить «Нет», когда его спросят, требует ли партия изменений. Выбор этой опции впоследствии позволит завершить обработку партии обратно в производственном цехе.

Это сообщение, отображаемое выше, можно настроить в соответствии с любыми требованиями.

В приведенном выше примере мы использовали 2 терминала в разных частях производственного объекта, но мы также можем выполнить тот же процесс на 1 терминале, если наш лаборант также выполняет пакетирование и имеет возможность тестировать любые образцы на заводской цех.

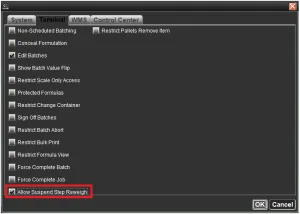

Чтобы использовать этот режим, лаборант должен иметь дополнительную опцию «Разрешить повторное взвешивание приостановленного шага». разрешение включен в Центре управления.

Имея это разрешение, мы можем запланировать еще одну партию наших таблеток аспирина и направиться к тому же терминалу дозирования на этаже, который мы использовали на последнем этапе. Наш лаборант вошел в этот терминал и приступил к пакетной обработке, как обычно.

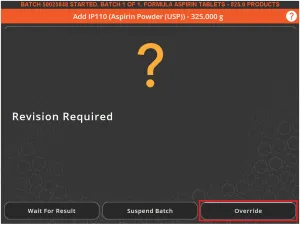

При достижении конца шагов формулы и перехода к этапу пересмотра лабораторному специалисту будут показаны те же экраны, что и ранее нашему пакетному специалисту, за исключением того, что теперь у нашего лабораторного специалиста будет дополнительная кнопка «Переопределить», которую можно использовать для перехода к следующему этапу. наш вопрос «Требуются ли какие-либо пакетные изменения?» вопрос, который мы видели раньше.

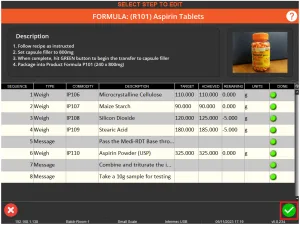

Затем лаборант может решить, что необходимы изменения «Да», и ввести результаты испытаний, как указано выше, после чего они могут внести дополнения в формулу, как и раньше. Основное отличие здесь в том, что после внесения любого добавления оператору будет предложено немедленно его взвесить, прежде чем переходить к дальнейшим действиям.

Как только лаборант будет доволен пакетными изменениями, он может использовать зеленую галочку в правом нижнем углу, чтобы завершить сеанс редактирования.

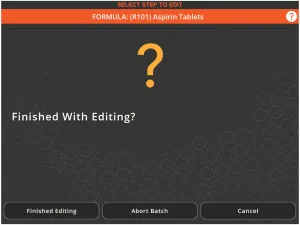

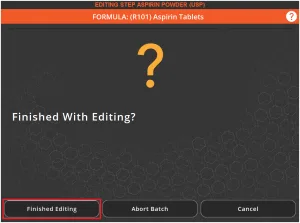

Как и раньше, они могут использовать здесь кнопку «Закончено редактирование», чтобы подтвердить, что все дополнения были внесены.

Это приведет к приостановке производства партии, после чего лаборант может возобновить обработку партии и получить запрос на повторение процесса тестирования/доработки до тех пор, пока смесь не станет правильной и он не ответит «Нет» на наш вопрос «Требуются ли какие-либо изменения партии?» вопрос. После этого пакет будет завершен.

Пакетная подпись также произойдет на обоих терминалах в конце этого процесса.

Наиболее подходящим отчетом для этого процесса будет отчет электронной записи партии (EBR). В этом отчете будут показаны все вопросы, на которые были даны ответы, а также любые корректировки, внесенные «Технической лабораторией».

Более подробную информацию о том, как работает этот отчет, можно найти здесь в нашем руководство по отчетам .

Пример, относящийся к этой конкретной вакансии, можно скачать. здесь.
